Método de fluxo de tabuleiro de raspagem SBF

Detalhes do produto

Lugar de origem: Xangai, China

Marca: COWELL

Número do modelo: FGD

Termos do pagamento & do transporte

Detalhes da embalagem: Caixa de madeira aplicável à exportação

Tempo de entrega: 20-25 dias úteis

Termos de pagamento: T/T

Obtenha o melhor preço

Contato agora

Especificações

Descrição

Especificações

Destacar:
                                                                                                                                                                                                    Medidor de fluxo de placa de raspagem SBF, Métro de caudal de deslocamento positivo SBF, Medidor de fluxo de deslocamento positivo de dia 400 mm


Diâmetro:

25-400 mm

Precisão:

±0,2%; +-0,1%; +-0,5%

Diâmetro:	25-400 mm
Precisão:	±0,2%; +-0,1%; +-0,5%

Descrição

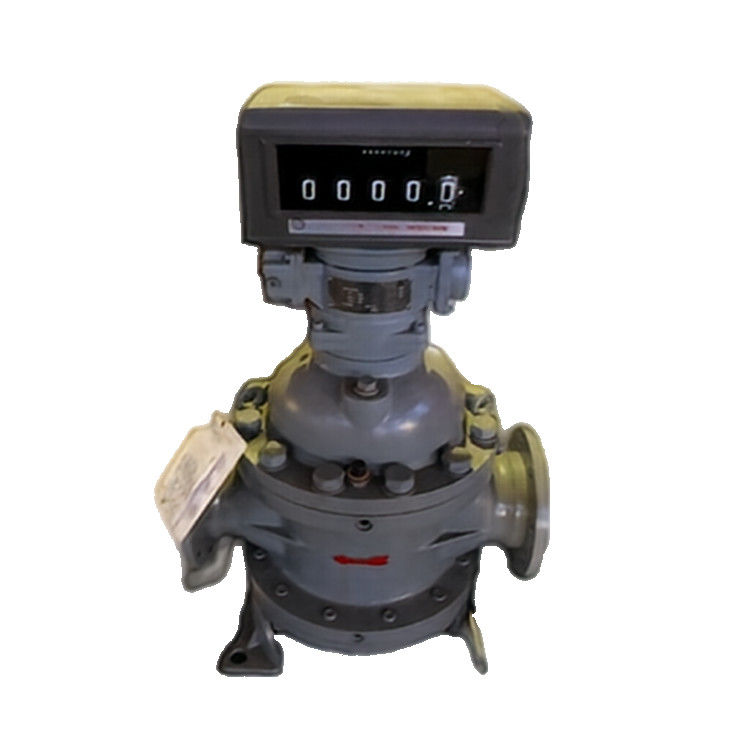

Medidor de fluxo de tabuleiro de raspagem SBF

Descrição

SBF Series Scrape-board Flow Meter (também chamado Rotary Vane Flow Meter) é um novo tipo, particularmente projetado, processo preciso e montagem de deslocamento positivo de fluxo medidor.Ele tem apenas um rotador circulando com velocidade uniforme. Com a característica de medição precisa, corrida suave, baixo ruído, longa vida útil.JSQ-2 Registo mecânico para indicação de volume com 5 dígitos grandes, reset numérico e 8 digitais sem reset totalizer. Litros, metros cúbicos, galões para opções

Características

Alta precisão e repetibilidade
Funcionamento suave, baixo ruído e vibração
Baixa manutenção e longa vida útil
Baixa perda de pressão
Casca dupla
Utilizado para uma ampla gama de líquidos viscosos

Especificação técnica

Ponto	Especificações
Precisão	±0,1%, ±0,2%, ±0,5%
Repetitividade	00,03%
Diâmetro nominal	25-400 mm
TrabalhoTemperatura	-30°C~+80°C, -30°C~+120°C, 100°C~+200°C
Temperatura ambiente	-30°C~+60°C
- Não, não.Pressão	1.6Mpa, 2.5Mpa, 4.0Mpa, 6.4Mpa
FioelétricosConversor	ExdIICT6 Certificado anti-explosão n.o.:GYB03478 ExdIICT6 Certificado anti-explosão n.o.: GYB03479
Fornecimento de energia	12 ou 24VDC, Frequência de saída de pulso: <10000Hz

Construção

Método de fluxo de tabuleiro de raspagem SBF 0

Intervalo de fluxo

Diâmetro	Intervalo de caudal (m3/h) Precisão: ± 0,2%, ± 0,5%
	0.3~0.8 mPa.s.		0.8-2 mPa.s		2 a 5 mPa.s		5 a 400 mPa.s		400-2000 mPa.s.		2000-5000 mPa.s		L/pulsos
	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	0.5	0.2	L/pulsos
25	3 a 10	5 a 10	2.8-10	4 a 10	1.6-10	3.2-10	1.2-10	1.6-10	0.5-6.4	0.8-6.4	0.5-4	0.8-4	0.01
40	3 a 12	5 a 13	2.8-14	4 a 16	1.6-106	3.2-16	1.2-14	1.6-14	0.5-6.4	0.8-6.4	0.5-4	0.8-4	0.01
50	7 a 28	9 a 28	6.5-31.5	8-31.5	3.5-3.5	7 a 35	3-31.5	6-31.5	2 a 20	2.8-15	1.2-12	2 a 10	0.1
80	14 a 56	18-56 anos	13-63	16 a 64	7-70	14 a 70	6 a 60	12 a 60	4 a 40	6 a 30	2.5-25	4 a 18	0.1
100	20 a 80	25 a 80	18 a 90	23 a 90	10 a 100	20 a 100	9-90	18 a 90	5-50	9 a 45	3.5-35	6 a 30	0.1
150	54-216	70 a 210	48 a 240	60 a 240	27-270	54-270	24 a 240	48 a 240	12 a 120	22 a 110	9-90	16 a 80	0.1
200	80 a 320	106 a 320	72 a 36	90 a 360	40 a 400	80 a 400	36-360	70 a 360	18 a 180	36 a 180	15 a 150	24 a 120	0.1
250	120 a 480	160-480	108-540	135 a 540	60-600	120-600	54-540	110-540	24 a 240	50 a 240	20-200	36 a 180	0.1
300	200-800	260-800	180-900	255-900	100 a 1000	200 a 1000	90-900	180-900	40 a 400	80 a 400	35-3502	60 a 300	0.1
400	400-1600	540-1600	360-1800	450-1800	400-2000	400-2000	180-1800	360-1800	80-800	160-800	60-600	120-600	1

Diâmetro	Intervalo de caudal (m3/h) Precisão: ± 0,1%
Diâmetro	0.8~2mPa.s	2 a 5 mPa.s	5 a 100 mPa.s	100-400 mPa.s.	400-2000 mPa.s.	2000-5000 mPa.s.	L/pulsos
50	9 a 21	9 a 28	9 a 28	7.5-24	5 a 15	3.5-10	0.01
80	18-42 anos	18-54 anos	18-54 anos	18 a 48 anos	10 a 28	7 a 18	0.1
100	25 a 60	25 a 80	25 a 80	20 a 70	15 a 45	10 a 30	0.1
150	70 a 180	70 a 220	70 a 220	55-200	40 a 108	25 a 80	0.1
200	106-280	100 a 320	100 a 320	80 a 280	60 a 180	40 a 120	0.1
250	160-420	150 a 480	150 a 480	120 a 420	90 a 240	60 a 180	0.1
300	260-700	250 a 4800	250-800	200-700	150 a 400	100 a 300	0.1
400	540-1400	500 a 1600	500 a 1600	400 a 1400	300-800	200 a 600	1

Aplicação

Os medidores de fluxo da série SBF são amplamente utilizados em vários campos, como petróleo, química, indústria leve, tráfego e indústrias comerciais, etc.É especialmente adequado para a medição de meios industriais, tais como: petróleo bruto, óleo residual, óleo de produto acabado e hidrocarbonetos leves, etc.
