Medidor de caudal de massa de gás térmico para sistemas de controlo de processos

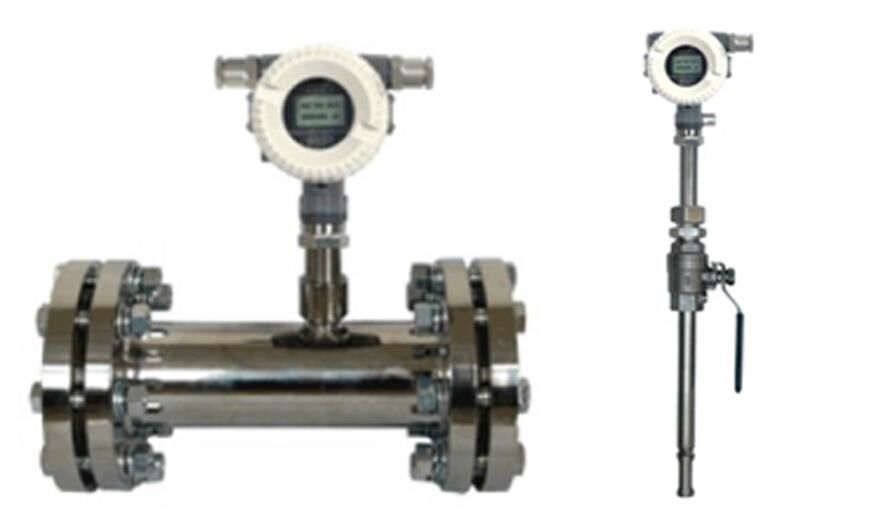

Medidor de caudal de massa de gás térmico da série FLR

Descrição

Um medidor de fluxo de massa de gás térmico é concebido com base no princípio da difusão térmica e utiliza o método da diferença de temperatura constante para medir com precisão os gases.alta digitalização, fácil instalação e medição precisa.

A secção do sensor é constituída por dois sensores de temperatura de resistência de platina de grau de referência.O outro é auto-aquecido a uma temperatura T2 superior à temperatura média e é usado para detectar a velocidade do fluxo do fluido, conhecido como o sensor de velocidade.

A diferença de temperatura é ΔT = T2 T1, onde T2 > T1. Quando o fluido flui, as moléculas de gás colidem com o sensor e carregam o calor do T2, fazendo com que sua temperatura caia.Para manter uma ΔT constante, a corrente de abastecimento para T2 deve ser aumentada. Quanto mais rápido o fluxo de gás, mais calor é transportado. Existe uma relação funcional fixa entre a taxa de fluxo de gás e o aumento de calor,que é a base do princípio da diferença de temperatura constante.

Vantagens

• Trata-se de um verdadeiro medidor de caudal de massa que não requer compensação de temperatura ou pressão para a medição do caudal de gás, garantindo uma operação simples e precisa.Pode fornecer fluxo de massa de gás ou fluxo volumétrico padrão.

• Possui uma grande taxa de descida e pode medir velocidades de gás de até 100 Nm/s a até 0,1 Nm/s, tornando-o adequado para a detecção de vazamentos de gás.

• O sensor não contém partes móveis ou componentes sensíveis à pressão, garantindo que a precisão da medição não seja afetada por vibrações.

• É fácil de instalar e manter. Sob condições de campo adequadas, a instalação e a manutenção podem ser realizadas sem parar a produção (requer-se uma personalização especial).

• Adota um design totalmente digital, proporcionando medições precisas e fácil manutenção.

• Com comunicação RS-485 ou HART, suporta automação de fábrica e integração de sistemas.

Especificação técnica

Intervalo de fluxo
