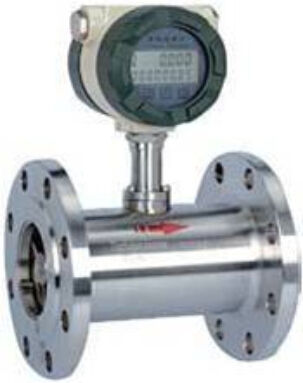

Diâmetro de 4 a 200 mm Medidor de caudal da turbina para medição precisa da água

Diâmetro nominal ((mm)

Método de ligação

4,6,10,15,20,25,32,40 (conexão do protótipo)

15,20,25,32,40 (conexão de banda de rodagem e de flange)

50,65,80,100,125,150,200 (conexão de flange)

Classe de precisão

Precisão regular ± 1% R, ± 0,5% R,

Precisão máxima ±0,2% R

Taxa de alcance de medição

1:10,1:15,1:20

Material do instrumento

304 aço inoxidável; 316L aço inoxidável; etc.

Temperatura média ((°C)

-20 ± +120 °C

Condições ambientais

Temperatura: -10°C+55°C,

Umidade relativa: 5%~90%

Pressão atmosférica: 86106Kpa

Saída de sinal

Sensor: sinal de frequência de pulso,

Nível baixo≤0,8V

nível elevado ≥ 8V.

Transmissor: sinal de corrente

4 ′ 20 mA DC

dois fios

Potência de abastecimento

Sensor: +12V DC, +24V DC (opcional)

Transdutor: +24V DC

Medidor do tipo de exibição da cena: célula de lítio de 3,2 V

Linha de transmissão de sinal

STVPV 3 × 0,3 (três fios), 2 × 0,3 ((dois fios)

Distância de transmissão

≤ 1000 m

Interface de linha de sinal

Fios internos M20 × 1.5

Classe à prova de explosão

ExdIIBT6

Classe de protecção

IP65

Número nominal

Diâmetro

(mm)

RRegular taxa de fluxo (m)³/h)

Etaxa de fluxo de expansão

(m³/h)

RPressão de tolerância regular ((Mpa)

Pressão de tolerância especial ((Mpa)

(conexão de flange)

DN4

0.04 ¢0.25

0.04 ¢0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06 ¢ 0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6·6

0.4·8

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN20

0.8·8

0.45 ¢ 9

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢ 10

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢ 15

0.8 ¢15

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢ 20

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN 150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
