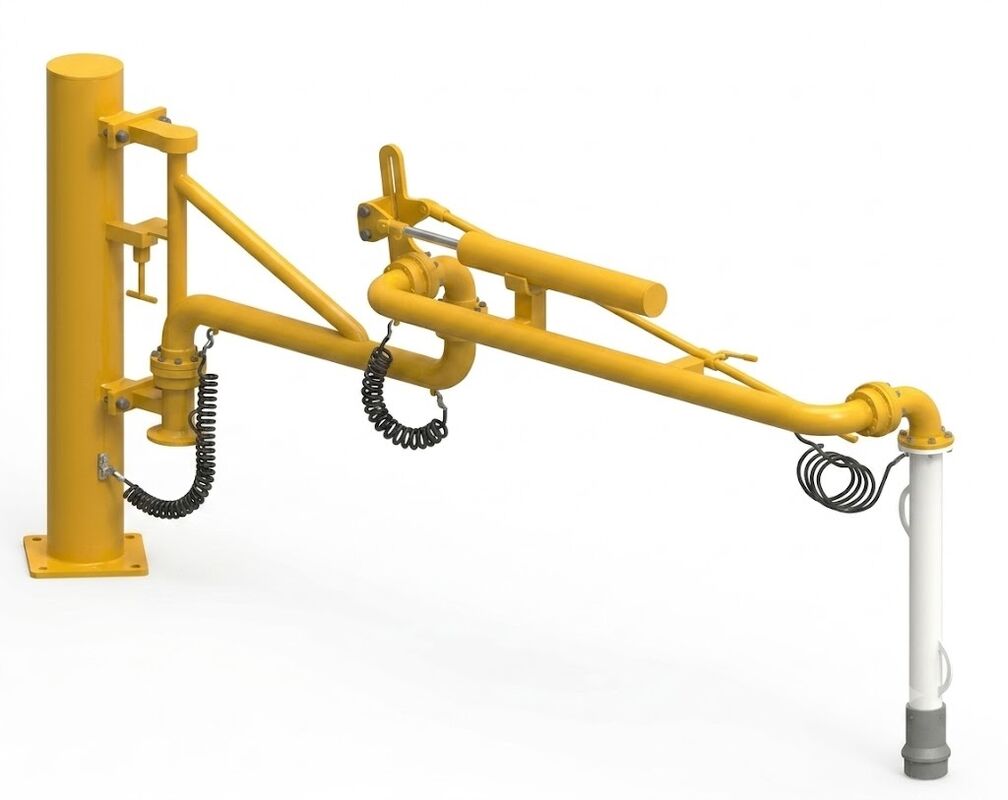

Braço de Carregamento Superior com Braço Único

Braço de Carregamento Superior com Braço Único

Descrição

O braço de carregamento superior de braço único é projetado especificamente para operações de carregamento e descarregamento em tanques rodoviários e vagões ferroviários com teto aberto.

Ao permitir a transferência de líquidos a granel através da escotilha superior do tanque, oferece uma solução versátil, fácil de usar e confiável

para aplicações de manuseio de líquidos nos setores químico, de petróleo e industrial.

Especificações

Diâmetro nominal: DN40 a DN250
Pressão de projeto: -0,06MPa a 2,5MPa
Temperatura de projeto: -40°C a +230°C
Material da tubulação: alumínio/aço carbono/aço inoxidável/revestido de PTFE
Material do tubo de descida: liga de alumínio ou outros materiais

Características

• Design flexível com juntas giratórias:
O conjunto de tubulação incorpora quatro juntas giratórias, proporcionando excelente flexibilidade e permitindo que o braço de carregamento alcance tanques

posicionados em qualquer lugar dentro do envelope operacional designado.

• Opção de tubo de descida telescópico:
Para aplicações envolvendo tanques de alto perfil, um tubo de descida telescópico é recomendado para permitir o enchimento de baixo para cima, reduzindo a turbulência

e melhorando a eficiência do carregamento.

• Efeito reduzido de respingos e surtos:
Um defletor de tubo de descida ou uma saída de tubo angulada em 45° pode ser instalado para minimizar respingos e surtos de líquidos, ajudando a proteger a estrutura do tanque

e garantir operações de enchimento mais suaves.

• Travamento seguro da posição de trabalho:
Um mecanismo de travamento do braço externo é fornecido para manter o braço de carregamento firmemente na posição operacional durante as operações de carregamento.

• Travamento seguro da posição de estacionamento:
Um mecanismo de travamento do braço interno mantém o braço de carregamento firmemente travado na posição de estacionamento quando não está em uso.

• Operação suave e equilibrada:
O sistema de contrapeso de cilindro de mola compensa o peso do braço externo e dos componentes da extremidade frontal, permitindo um movimento vertical sem esforço e

estável.

• Drenagem eficiente da linha:
Um quebra-vácuo é integrado para facilitar a drenagem rápida do sistema de tubulação e evitar a retenção de líquidos após a operação.

• Proteção estática aprimorada:
Um dispositivo de aterramento antiestático é incorporado para dissipar efetivamente cargas estáticas e correntes parasitas geradas pelo fluxo de fluidos durante as operações de carregamento e

descarregamento, melhorando a segurança operacional.

Acessórios Opcionais

• Alarme de aterramento estático:
Fornece alertas visuais e sonoros se o tanque não estiver devidamente aterrado, evitando o acúmulo de estática.

• Alarme de nível do tanque:
Ativa um alarme ou saída de sinal quando o nível do líquido excede o limite predefinido.

• Bomba submersível:
Usada para bombear líquidos para fora do tanque.

• Configurações personalizadas:
Opções adicionais estão disponíveis mediante solicitação.
