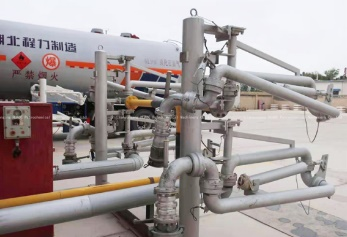

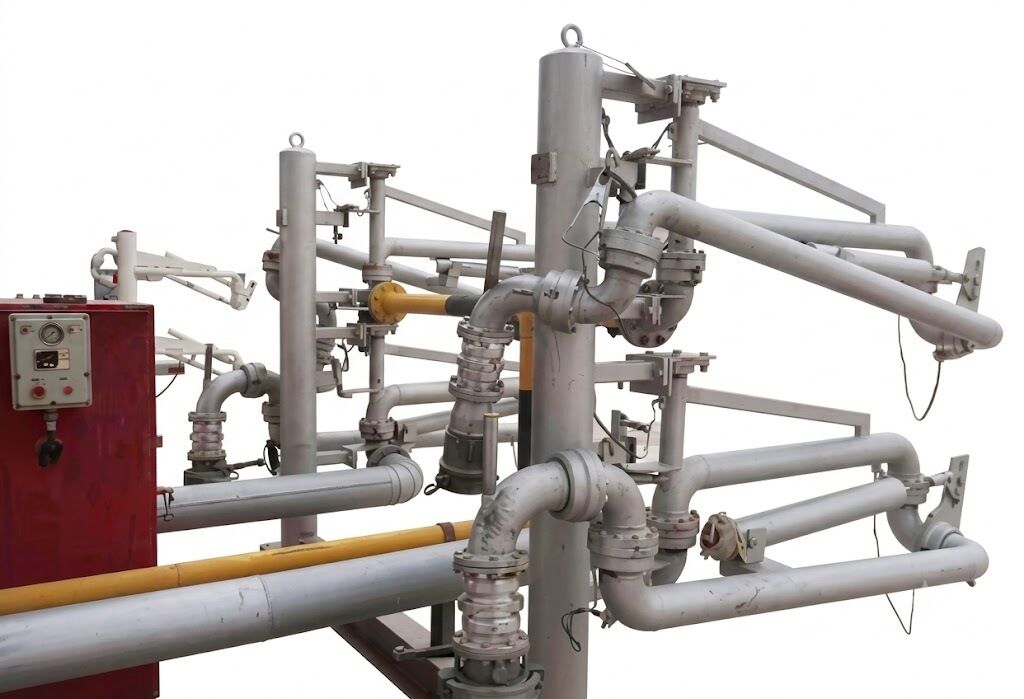

Braço de carregamento de GPL

Braço de carregamento de GPL

Descrição

O braço de carga de fundo do GPL consiste num braço de transferência de líquido e num braço de retorno de vapor, concebido para assegurar

A configuração de duas linhas permite operações de carregamento e descarregamento de GPL seguras e eficientes.

Transferência de líquido e recuperação de vapor, proporcionando desempenho fiável, segurança reforçada e operação em circuito fechado.

Especificações

Meio de transferência: gás de petróleo liquefeito (GPL), propano, butano, etc.
Diâmetro nominal: DN50 DN80
Pressão de projeto: 0,5 MPa/4,0 MPa
Temperatura de projeto: -40°C+100°C
Material de tubulação: aço carbono/aço inoxidável

Características

· Projeto de braço duplo para manuseio de líquidos e vapores:
A configuração de braço duplo permite a transferência simultânea da fase líquida e da fase de vapor.

equipado com cinco juntas giratórias, proporcionando uma excelente flexibilidade e permitindo que o braço de carga alcance os petroleiros

posicionados em qualquer lugar dentro do envelope operacional.

· Protecção de emergência:
O braço exterior pode ser equipado com um acoplador separado opcional para proteger o sistema de tubulação de danos

Em caso de partida acidental de um petroleiro ou de retirada de emergência.

· Opções de ligação flexíveis:
O braço de carga pode ser ligado aos petroleiros através de ligações de flange ou acoplamentos CAMLOCK.

O método de ligação adequado pode ser selecionado em função do tipo de petroleiro e dos requisitos do cliente,

assegurar uma ligação rápida e segura.

· Bloqueio da posição de estacionamento segura:
Um mecanismo de bloqueio do braço interno mantém o braço de carga na posição de estacionamento quando não estiver em funcionamento.

· Movimento suave e equilibrado:
O sistema de contrapeso do cilindro de mola compensa o peso do braço exterior e dos componentes da parte dianteira,

assegurando um movimento vertical suave e sem esforço.

· Proteção estática reforçada:
Um dispositivo antiestático dissipa efetivamente as cargas estáticas e as correntes errantes geradas pelo fluxo de fluido através da tubulação

O sistema durante as operações de carregamento e descarregamento, melhorando a segurança operacional.
