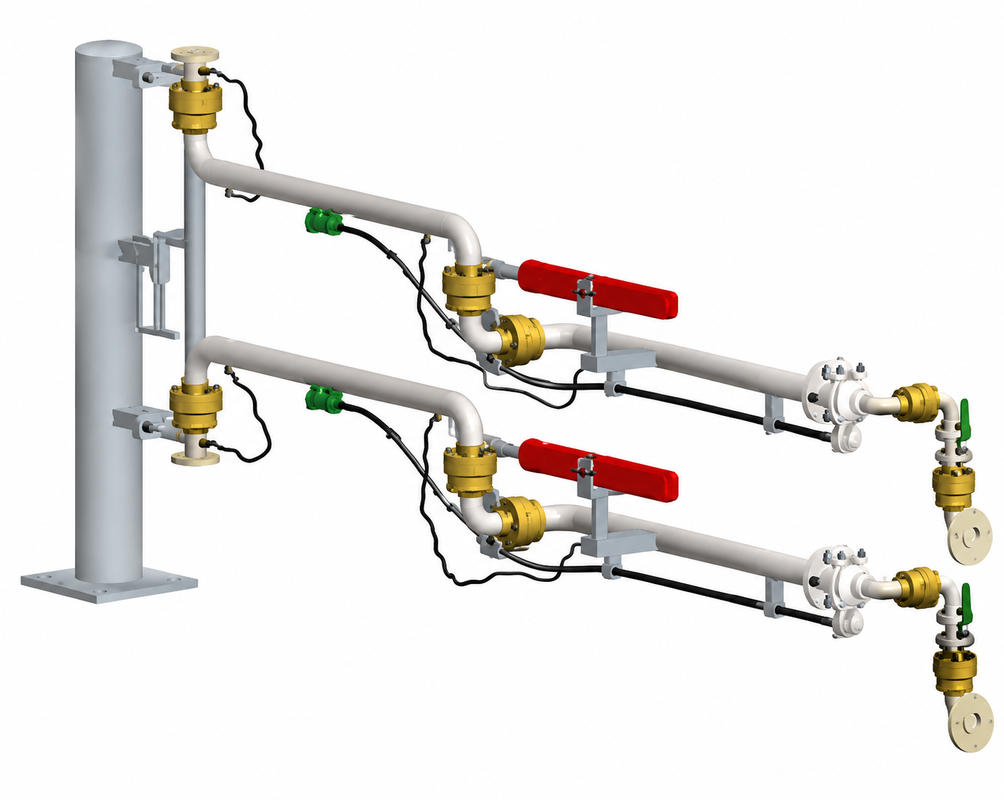

Braço de Carregamento Superior com Recuperação de Vapor

Braço de carga superior com recuperação de vapor

Descrição

Projetado para aplicações de carga superior de circuito fechado, este braço de carga de recuperação de vapor fornece seguro e confiável

O sistema integrado de devolução de vapor capta e retira os fluidos voláteis e tóxicos para os petroleiros e vagões rodoviários.

Recupera os vapores altamente voláteis durante o carregamento, reduzindo a perda de produtos, as emissões e o impacto ambiental.

Especificações

Diâmetro nominal: DN50DN200 (fase líquida), DN50DN100 (fase gasosa)
Pressão de projeto: -0,06 MPa –2,5 MPa
Temperatura de projeto: -40°C+230°C
Material de tubulação: aço carbono/aço inoxidável/PTFE revestido
Materiais para tubos de descarga: liga de alumínio ou outros materiais

Características

· Design de giro flexível:
O conjunto de tubulações é equipado com quatro juntas giratórias, proporcionando uma excelente flexibilidade e permitindo o

braço de carga para alcançar os petroleiros posicionados em qualquer parte do envelope de operação.

· Opção de tubo telescópico:
Para os navios-tanque de alto perfil, pode ser fornecido um tubo telescópico de descarga para permitir o enchimento de baixo para cima, reduzindo o consumo de água.

Turbulência e melhoria da eficiência de carga.

· Redução dos efeitos de salpicos e ondulações:
Pode ser instalado um defletor de tubulação de queda ou uma saída de tubulação de enchimento com ângulo de 45° para minimizar as salpicaduras e as ondulações,

Ajudar a proteger a estrutura do petroleiro durante as operações de carregamento.

· Bloqueio da posição de estacionamento segura:
Um mecanismo de bloqueio do braço interno mantém o braço de carga na posição de estacionamento quando não estiver em utilização.

· Funcionamento equilibrado:
O sistema de contrapeso do cilindro de mola compensa o peso do braço exterior e da parte dianteira

componentes, garantindo um movimento vertical suave e sem esforço.

· Drenagem eficiente das condutas:
É integrado um disjuntor de vácuo para permitir uma drenagem rápida do sistema de tubulação e evitar a retenção de líquido após a operação.

· Proteção estática reforçada:
Um dispositivo antiestático dissipa eficazmente as cargas estáticas e as correntes errantes geradas pelo fluxo de fluido através do

sistema de tubulação durante as operações de carga e descarga.

· Contenção de vapor fiável:
O braço de carregamento é equipado com um cone de vedação para conexão segura do esgoto e uma mangueira de retorno de vapor flexível para vapor

Recuperação, prevenção da liberação de vapores perigosos e melhoria da segurança ambiental.

· Bloqueio opcional da posição de trabalho:
Um mecanismo de bloqueio do braço exterior pode ser instalado opcionalmente para fixar o braço de carga na posição de funcionamento.

· Melhoria do desempenho de vedação:
Pode ser fornecido um cilindro de pressão para garantir uma vedação firme e fiável entre o cone e a cisterna.
