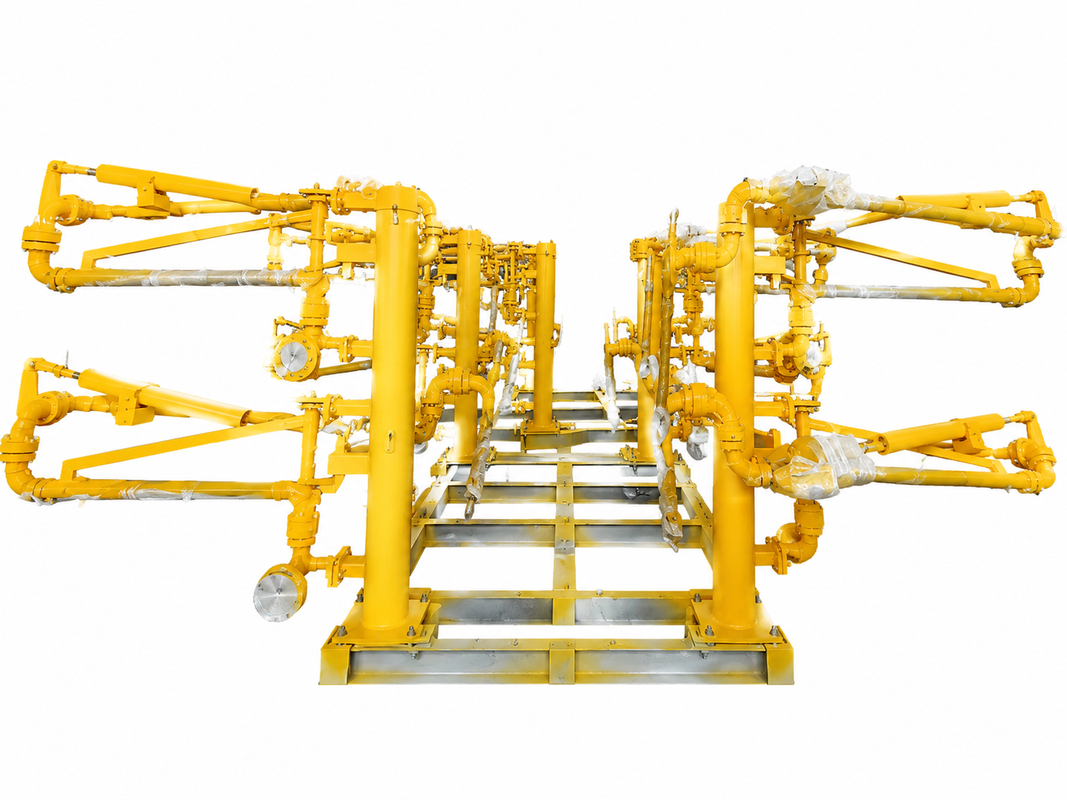

Braço de carga inferior com dois braços

Braço de Carregamento Inferior com Braços Duplos

Descrição

O braço de carregamento inferior de braços duplos oferece uma solução segura e confiável para a transferência em circuito fechado de GLP, amônia

e outros gases liquefeitos durante operações de carregamento e descarregamento por baixo. Projetado para caminhões-tanque rodoviários e ferroviários, garante

conexões seguras, transferência eficiente de fluidos e proteção aprimorada para operadores e o meio ambiente.

Especificações

Diâmetro nominal: DN50 a DN150 (fase líquida), DN50 a DN100 (fase gasosa)
Pressão de projeto: 1.0MPa a 2.5MPa
Temperatura de projeto: -40°C a +230°C
Material da tubulação: aço carbono/aço inoxidável/revestido de PTFE

Características

· Design de braço duplo para transferência de líquido e vapor:
A configuração de braço duplo é projetada para o manuseio simultâneo das fases líquida e de vapor. Cada braço é

      equipado com cinco juntas giratórias, proporcionando excelente flexibilidade e permitindo que o braço de carregamento alcance caminhões-tanque posicionados

      em qualquer lugar dentro do envelope operacional.

· Proteção de desconexão de emergência:
O braço externo pode ser equipado com um acoplador de desconexão opcional para proteger a tubulação de carregamento contra danos em caso

     de partida acidental do caminhão-tanque ou desconexão de emergência.

· Opções de conexão flexíveis e confiáveis:
O braço de carregamento pode ser conectado a caminhões-tanque por meio de conexão flangeada ou acoplamento CAMLOCK. O método de conexão apropriado

     pode ser selecionado de acordo com o tipo de caminhão-tanque e os requisitos do cliente, garantindo uma conexão rápida e segura.

· Travamento seguro da posição de estacionamento:
Um mecanismo de travamento do braço interno mantém o braço de carregamento firmemente na posição de estacionamento quando não está em operação.

· Operação suave e equilibrada:
O sistema de contrapeso de mola-cilindro compensa o peso do braço externo e dos componentes da extremidade frontal,

     garantindo um movimento vertical suave e sem esforço.

· Proteção estática aprimorada:
Um dispositivo antiestático dissipa eficazmente cargas estáticas e correntes parasitas geradas pelo fluxo de fluido através do sistema de tubulação

     durante as operações de carregamento e descarregamento, melhorando a segurança operacional.
